Vous venez de récupérer un autoradio neuf pour votre Peugeot 206, vous le sortez de sa boîte, et face au faisceau de fils multicolores qui pend derrière la façade, vous hésitez. Chaque fil a un rôle précis, et une inversion entre deux d’entre eux suffit à griller un haut-parleur ou perdre la mémoire du poste à chaque coupure du contact.
Ce guide détaille le câblage spécifique à la 206, les pièges courants sur l’alimentation et la méthode pour conserver les commandes au volant après le remplacement du poste d’origine.
A lire aussi : Les meilleurs conseils et astuces pour sublimer votre beauté au quotidien
Fil permanent et fil après-contact sur la Peugeot 206 : la confusion classique
Sur la plupart des véhicules, le fil jaune assure l’alimentation permanente (mémoire, horloge) et le fil rouge fournit le courant après-contact. La 206 respecte cette convention côté autoradio, mais le faisceau d’origine Peugeot utilise ses propres couleurs côté véhicule.
Le problème le plus fréquent, décrit sur plusieurs forums dédiés à la 206, concerne un poste qui se réinitialise à chaque coupure du contact. Cela signifie que le fil permanent n’est pas correctement raccordé à la source +12V batterie. Un multimètre placé entre le fil suspect et une masse fiable (charnière de portière, vis de carrosserie) permet de vérifier la présence de tension contact coupé.
A voir aussi : Les astuces et conseils indispensables pour maîtriser l'informatique au quotidien
Si vous identifiez un gros fil rouge permanent et un fil jaune-vert qui reste à zéro volt moteur éteint, le câblage d’origine a probablement été modifié ou le fusible dédié (souvent le fusible 24 sur la 206) est mal enclenché. Avant toute intervention, vérifiez ce fusible dans la boîte à fusibles habitacle.
Pour disposer d’un schéma branchement autoradio couleur fils pour Peugeot 206 fiable, mieux vaut se référer à un document qui reprend la correspondance exacte entre connecteur PSA et connecteur ISO normalisé, fil par fil.

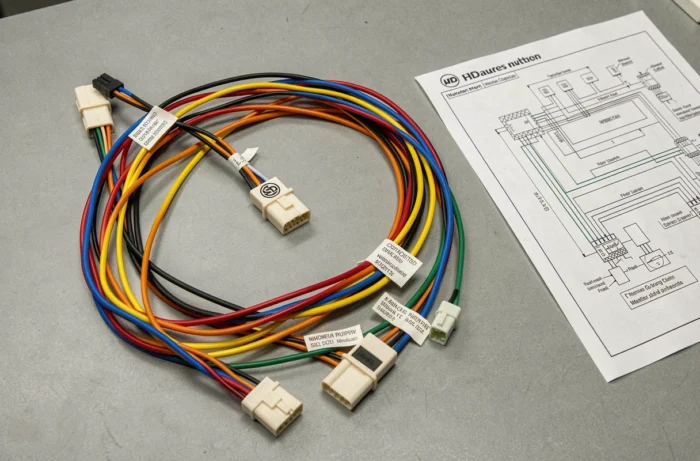

Adaptateur ISO PSA : les signaux à identifier avant de brancher
Pourquoi utiliser un adaptateur ISO plutôt que de raccorder les fils directement ? Parce que le connecteur Peugeot ne suit pas le brochage ISO universel. Un adaptateur dédié PSA traduit chaque signal du faisceau véhicule vers la prise ISO de l’autoradio, sans coupure ni soudure.
Les fiches adaptateurs récentes distinguent plusieurs lignes d’alimentation distinctes :
- +12V permanent : maintient la mémoire du poste (stations, réglages, horloge) même contact coupé.
- +12V après-contact (ACC) : alimente le poste uniquement quand la clé est sur la position accessoires ou contact.
- +12V éclairage : permet au rétroéclairage de l’autoradio de suivre l’allumage des feux du véhicule.
- +12V antenne remote : envoie un signal à un amplificateur externe ou à l’antenne motorisée pour l’activer à la mise en marche du poste.
- Masse (fil noir) : retour au châssis, à fixer sur un point de masse propre et stable.
Raccorder le fil permanent et le fil après-contact ensemble (jaune et rouge branchés sur la même source) fait fonctionner le poste, mais la batterie se décharge lentement si le poste reste alimenté en continu sans coupure par le contact. Cette erreur est l’une des plus répandues sur les 206 équipées d’un autoradio aftermarket.
Branchement des haut-parleurs de la Peugeot 206 : repérer les paires
Chaque haut-parleur est relié par une paire de fils : un positif et un négatif. Inverser la polarité sur une enceinte ne la détruit pas immédiatement, mais provoque une opposition de phase. Le son paraît alors creux, sans basses, comme si les haut-parleurs travaillaient l’un contre l’autre.
Convention de couleur ISO pour les fils audio
Le brochage ISO standard attribue une couleur par haut-parleur, avec un fil plein pour le positif et un fil rayé pour le négatif :
| Emplacement | Fil positif | Fil négatif |
|---|---|---|
| Avant gauche | Blanc | Blanc/noir |
| Avant droit | Gris | Gris/noir |
| Arrière gauche | Vert | Vert/noir |
| Arrière droit | Violet | Violet/noir |
Sur la 206, les couleurs côté véhicule diffèrent. L’adaptateur ISO PSA fait la correspondance. Si vous câblez sans adaptateur, un multimètre en mode continuité vous aide à identifier chaque paire en envoyant un signal depuis le connecteur jusqu’au haut-parleur.
Commandes au volant de la 206 : garder le contrôle après le changement de poste
Vous utilisez les touches volume et source sur le volant avec le poste d’origine ? Ces commandes ne fonctionneront pas automatiquement avec un autoradio de remplacement. Le poste Peugeot d’origine communique directement avec le calculateur via un protocole propriétaire. Un autoradio aftermarket ne comprend pas ce langage sans aide.
Boîtier d’interface ou apprentissage manuel
Deux solutions existent selon le type d’autoradio installé. Sur les postes Android récents, un apprentissage manuel est souvent possible dans les réglages : chaque touche du volant est associée à une fonction (volume +, volume -, source, mute) en appuyant successivement sur chaque bouton pendant la procédure de configuration.
Cette méthode fonctionne sur les véhicules qui n’utilisent pas le protocole CAN pour les commandes au volant, ce qui est le cas de nombreuses 206. Si le véhicule communique via CAN, un boîtier CANbus dédié est nécessaire pour convertir les signaux.
En cas de dysfonctionnement après l’installation (autoradio qui ne démarre plus, commandes inopérantes), la première vérification concerne l’alimentation B+ et ACC du boîtier. Débrancher puis rebrancher le boîtier CANbus permet souvent de réinitialiser la communication entre le volant et le poste.
Vérifications après montage : les points à contrôler avant de refermer
Une fois tous les fils raccordés, quelques contrôles rapides évitent de devoir tout démonter une semaine plus tard :
- Tester chaque haut-parleur individuellement via la balance et le fader de l’autoradio. Un haut-parleur muet signale une paire de fils mal connectée.
- Couper le contact, attendre une minute, puis remettre le contact : le poste doit retrouver la station en cours et les réglages précédents. Sinon, le fil permanent pose problème.
- Vérifier que les feux de croisement activent le rétroéclairage atténué du poste (fil éclairage).
- Tester chaque touche du volant si un boîtier d’interface ou un apprentissage a été configuré.
Un branchement soigné sur la 206 ne demande pas de compétence avancée en électronique. La majorité des erreurs viennent d’une inversion entre permanent et après-contact, ou d’un adaptateur ISO absent. Avec le bon faisceau et un multimètre pour lever les doutes, le remplacement de l’autoradio reste accessible à un bricoleur méthodique.
